சேம்பர் சுயவிவரமானது வாடிக்கையாளரால் வழங்கப்பட்ட இயற்பியல் குறிப்பு துப்பாக்கியிலிருந்து பரிமாணம் செய்யப்படுகிறது, பங்கு அகலம், ரிசீவர் ஆழம் மற்றும் ஒட்டுமொத்த ஆடை நீளம் ஆகியவற்றில் அளவிடப்படுகிறது. ஒரு மாதிரி தயாரிக்கப்பட்டு, அந்தத் துப்பாக்கிக்கு எதிராகப் பொருத்தப்பட்டு, சுயவிவரம் உற்பத்திக் கருவிக்கு உறுதியளிக்கப்படும், ஏனெனில் பற்றவைக்கப்பட்ட ஷெல்லில் சுயவிவர மாற்றம் என்பது முறை சரிசெய்தலுக்குப் பதிலாக கருவி மாற்றமாகும்.
அதே நீளம் மற்றும் அகலம் கொண்ட ஒரு செவ்வக கேஸ், அறைகள் கொண்ட ஷெல்லுக்கு 25-30 லிக்கு எதிராக தோராயமாக 40 லி. வித்தியாசம் என்னவென்றால், துப்பாக்கி ஆக்கிரமிக்காத அளவு, முகவாய் முனையில் செறிவூட்டப்பட்ட ஒரு செவ்வகம் முழு அகலத்தைத் தக்க வைத்துக் கொள்ளும் மற்றும் விளிம்பு அறை பீப்பாயுடன் தட்டுகிறது.

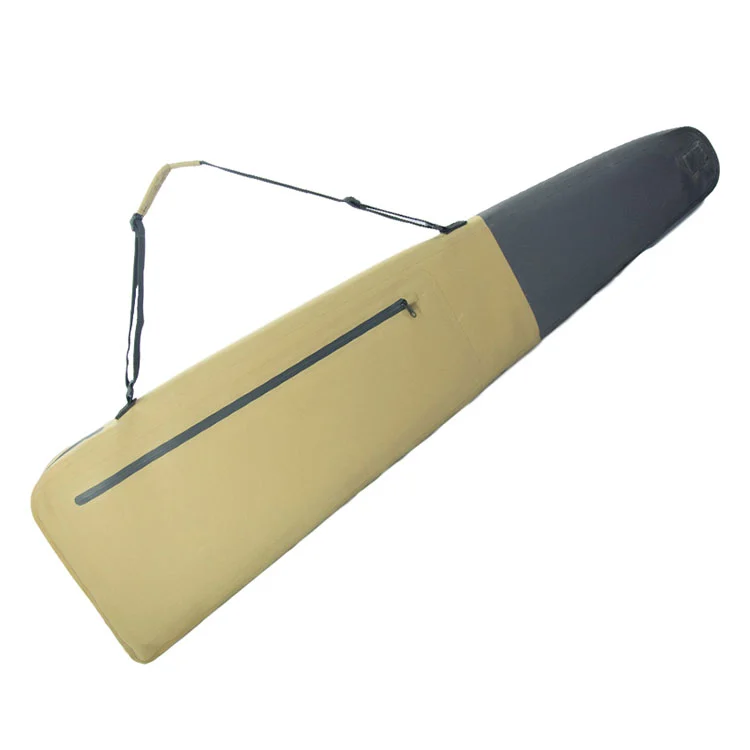

வட்டமான பிட்டம் அறை மற்றும் குறுகலான பீப்பாய் அறை
ஒரு துப்பாக்கி ஸ்டாக்கில் அகலமாகவும் முகத்தில் குறுகலாகவும் இருக்கும். அகலமான புள்ளியின் அளவுள்ள ஒரு செவ்வகம் அந்த அகலத்தை இறுதிவரை கொண்டு செல்கிறது.
| அளவிடவும் | கோடிட்ட SL-E603 | ஒரே நீளம் மற்றும் அகலத்தின் செவ்வகம் |
| உள் திறன் | தோராயமாக 25-30 எல் | தோராயமாக 40 எல் |
| துப்பாக்கியால் ஆக்கிரமிக்கப்பட்ட தொகுதி | அதில் பெரும்பாலானவை | தோராயமாக மூன்றில் இரண்டு பங்கு |
| முகவாய் முனையில் டெட் ஸ்பேஸ் | குறைந்தபட்சம் - பீப்பாயுடன் அறை தட்டுகிறது | முழு அகலம் இறுதிவரை தக்கவைக்கப்பட்டது |
| துப்பாக்கியை மாற்றுவதற்கான அறை | வரையறுக்கப்பட்டவை | முகத்தில் கணிசமானவை |
| வெளிப்புற மொத்தமாக கொண்டு செல்லப்பட்டது | துப்பாக்கி அவுட்லைனைப் பின்பற்றுகிறது | ஸ்கொயர் ஆஃப்; பரந்த நிழல் |
இறந்த இடம் புள்ளி. ஒரு துப்பாக்கி ஆக்கிரமிக்காத அளவு, அது உள்ளே நகரக்கூடிய அளவு, மற்றும் ஒரு கேஸின் உள்ளே நகர்வது பொதுவான செவ்வக பைகளில் முகவாய் முனையில் தொடர்பு உடைகளை உருவாக்குகிறது.
ஒரு ஸ்டாக் என்பது ஒரு நீண்ட துப்பாக்கியின் அகலமான மற்றும் மிகவும் மோசமான பகுதியாகும், மேலும் அதைச் சுற்றி கேஸை ஸ்கொயர் செய்வது இரண்டு மூலைகளை விட்டு வெளியேறுகிறது. ஒரு கதிர்வீச்சு அறை அந்த மூலைகளை உருவாக்காமல் ஸ்டாக் அறையை வழங்குகிறது, மேலும் வெல்டட் ஷெல்லில் ஆரம் பிளாட் பேனலில் இருந்து மடிக்கப்படாமல் கருவி மூலம் உருவாகிறது.
டேப்பர் பீப்பாயைப் பின்தொடர்ந்து முகவாய் நோக்கி செல்கிறது, துப்பாக்கிக்கு இனி தேவைப்படாத அகலத்தை நீக்குகிறது. காண்டூர்டு வாட்டர் ப்ரூஃப் கன் கேஸ் கேஸ் வால்யூம் மற்றும் வெளிப்புற சில்ஹவுட் இரண்டையும் குறைக்கிறது, இது ஒரு செவ்வக ஸ்லாட் தேவைப்படுவதைக் காட்டிலும் கேஸை ஒரு ரேக்கில் அல்லது இருக்கைக்கு பின்னால் வைக்கிறது.
| தெளிவாகக் கூறப்பட்டால்: ஒரு வளைந்த கேஸ் அதன் நோக்கம் கொண்ட துப்பாக்கி சுயவிவரத்துடன் நெருக்கமாகவும் மற்ற சுயவிவரங்கள் குறைவாகவும் பொருந்துகிறது. ஒரு செவ்வகமானது சரியான நீளம் கொண்ட எதற்கும் இடமளிக்கிறது. ஒரு SKU முழுவதும் பரந்த துப்பாக்கி வரம்பைக் கொண்ட வாங்குபவர்கள் அதை எடைபோட வேண்டும் - கருவியை வெட்டுவதற்கு முன், நோக்கம் கொண்ட வரம்பில் உள்ள அகலமான மற்றும் அதிக அளவு உடையணிந்த துப்பாக்கிக்கு எதிராக அறை சுயவிவரத்தை உறுதிப்படுத்த பரிந்துரைக்கிறோம். |
கருவி மற்ற செலவு. அறை சுயவிவரங்கள் பிரத்யேக எலக்ட்ரோடு கருவியில் பற்றவைக்கப்படுகின்றன, எனவே சுயவிவர மாற்றம் என்பது ஒரு முறை சரிசெய்தலை விட கருவி மாற்றமாகும். அதை ஒரு யூனிட் விலையில் மடிப்பதற்குப் பதிலாக, வளர்ச்சி கட்டத்தில் வெளிப்படையாக மேற்கோள் காட்டுகிறோம்.
1. நோக்கம் கொண்ட வரம்பில் அகலமான மற்றும் நீளமான துப்பாக்கியை பயனர் எடுத்துச் செல்லும் உடையில் அனுப்பவும்
2. சீப்பு மற்றும் பட், ரிசீவர் ஆழம் மற்றும் ஒட்டுமொத்த உடையணிந்த நீளத்தில் பங்கு அகலத்தை அளவிடுகிறோம்
3. அறை ஆரம் மற்றும் டேப்பர் ஆகியவை வேலை செய்யும் அனுமதியுடன் அந்த புள்ளிவிவரங்களுக்கு எதிராக அமைக்கப்பட்டுள்ளன
4. கருவி இறுதி செய்யப்படுவதற்கு முன் ஒரு மாதிரி தயாரிக்கப்பட்டு, குறிப்பு துப்பாக்கிக்கு எதிராகப் பொருத்தப்படுகிறது
5. அதன்பிறகுதான் சுயவிவரம் உற்பத்தி கருவிக்கு செல்லும்
துப்பாக்கியை விட ஒரு வரைபடத்தில் இருந்து வேலை செய்வது, கன்டூர்டு கேஸ்கள் தவறாக நடக்கும், ஏனெனில் வரைபடங்கள் ஸ்லிங்ஸ், ரிகோயில் பேட்கள் மற்றும் பொருத்தப்பட்ட ஒளியியல் ஆகியவற்றைத் தவிர்க்கின்றன.
| பொருள் | விவரக்குறிப்பு |
| மாதிரி | SL-E603 |
| தயாரிப்பு வகை | முழுமையாக பற்றவைக்கப்பட்ட நீர்ப்புகா துப்பாக்கி வழக்கு |
| அளவு | 122 × 30 × 8 செ.மீ (மதிப்பீடு) |
| எடை | தோராயமாக 1.1 கிலோ (மதிப்பீடு) |
| உள் திறன் | தோராயமாக 25-30 எல் |
| ஷெல் பொருள் | 840D TPU லேமினேட் துணி |
| கட்டுமானம் | RF பற்றவைக்கப்பட்ட, ஒரு துண்டு உடல் |
| மடிப்பு வகை | உயர் அதிர்வெண் பற்றவைக்கப்பட்ட, வெப்ப-சீல் செய்யப்பட்ட விளிம்புகள் |
| நீர்ப்புகா மதிப்பீடு | IPX7 |
| மூடல் | நீர்ப்புகா ரிவிட் |
| துணை பாக்கெட் | 1 பற்றவைக்கப்பட்ட நீர்ப்புகா zippered பாக்கெட் |
| சுயவிவரம் | வட்டமான பிட்டம் அறை, குறுகலான பீப்பாய் அறை |
| எடுத்துச் செல்லுங்கள் | சரிசெய்யக்கூடிய நீக்கக்கூடிய தோள்பட்டை + வலுவூட்டப்பட்ட கைப்பிடி |
| வண்ண வழிகள் | காக்கி / கருப்பு / இராணுவ பச்சை, இரு-தொனி |
| துப்பாக்கி பொருந்தக்கூடிய தன்மை | வேட்டை, போல்ட்-ஆக்ஷன், தந்திரோபாய துப்பாக்கிகள்; துப்பாக்கிகள் |
| MOQ | 300 பிசிக்கள் |
| மாதிரி முன்னணி நேரம் | 7-10 நாட்கள் |
| உற்பத்தி முன்னணி நேரம் | 30-45 நாட்கள் |
| OEM / ODM | ஆதரிக்கப்பட்டது |
| தோற்றம் | சீனா |
| விருப்பம் | குறிப்புகள் |
| பட்ஸ்டாக் அறை ஆரம் | குறிப்பு துப்பாக்கியின் பங்கு அகலத்திற்கு எதிராக அமைக்கவும் |
| பீப்பாய் டேப்பர் கோணம் | முகவாய்-இறுதி அளவு மற்றும் வெளிப்புற நிழற்படத்தை சரிசெய்கிறது |
| அறை ஆழம் | சரிசெய்யக்கூடிய சீப்புகள் மற்றும் ஏற்றப்பட்ட ஒளியியல் ஆகியவற்றிற்கான ஆழமான அறைகள் |
| உடல் நீளம் | 48 இல் மற்றும் 52 இல் மேற்கோள் காட்டப்பட்டது; விருப்ப நீளம் கருவி |
| ஷெல் பொருள் | 840D TPU தரநிலை; 500D PVC தார்பாலின் மாற்று |
| பாக்கெட் நிலை | தேர்ந்தெடுக்கப்பட்ட சுயவிவரத்தின் விளிம்பிற்கு ஏற்றவாறு வைக்கப்பட்டுள்ளது |
| வண்ணப் பிளவு | அறைப் பிரிவைத் தொடர்ந்து இரண்டு-தொனியில் பற்றவைக்கப்பட்ட பேனல்கள் |
| குறிப்பு துப்பாக்கி சோதனை பொருத்தம் | சுருக்கப்பட்ட திட்டங்களுக்கான மாதிரியில் சேர்க்கப்பட்டுள்ளது |
6. குறிப்பு துப்பாக்கி அளவீடு மற்றும் அறை சுயவிவர உறுதிப்படுத்தல்
7. பட்ஸ்டாக் ஆரம் மற்றும் பீப்பாய் டேப்பருக்கான மின்முனை கருவி உருவாக்கம்
8. உள்வரும் துணி ஆய்வு மற்றும் weldability சோதனை
9. வெல்டிங் அளவுரு அமைப்பு மற்றும் முதல் கட்டுரை பீல் சோதனை
10. அறை வளர்ச்சிக்கு பேனல்களை துல்லியமாக வெட்டுதல்
11. பட்ஸ்டாக் அறை மற்றும் குறுகலான பீப்பாய் பிரிவின் RF வெல்டிங்
12. சீல் செய்யப்பட்ட ரிவிட் மற்றும் பற்றவைக்கப்பட்ட பாக்கெட் இணைப்பு
13. குறிப்பு துப்பாக்கி சுயவிவரத்திற்கு எதிராக சோதனை பொருத்தம்
14. மூழ்குதல் சரிபார்ப்பு மற்றும் இறுதி ஆய்வு
| சரிபார்க்கவும் | முறை | அதிர்வெண் |
| அறை பரிமாணங்கள் | அங்கீகரிக்கப்பட்ட கருவிக்கு எதிராக அளவிடப்படுகிறது | மாதிரி எடுத்தல் |
| பட்ஸ்டாக் ஆரம் வெல்ட் | வளைந்த பிரிவில் காட்சி | 100% |
| தட்டையான நிலைத்தன்மை | வெல்ட் அகலம் டேப்பருடன் அளவிடப்படுகிறது | மாதிரி எடுத்தல் |
| சோதனை பொருத்தம் | குறிப்பு துப்பாக்கி சுயவிவரத்திற்கு எதிராக | மாதிரி எடுத்தல் |
| ஜிப்பர்-டு-ஷெல் வெல்ட் | முழு நேர ஆய்வு | 100% |
| அமிர்ஷன் சரிபார்ப்பு | முடிக்கப்பட்ட யூனிட்டில் IPX7 நிபந்தனை | அங்கீகரிக்கப்பட்ட மாதிரித் திட்டம் |
| விசாரணை | முறை | விளைவு |
| உடையணிந்த-துப்பாக்கி பொருத்தம் | ஒரு slinged துப்பாக்கி மற்றும் ஏற்றப்பட்ட ஆப்டிக் கொண்டு வழக்கு | குறிப்பிட்ட அறை ஆழத்தில் கட்டாயப்படுத்தாமல் மூடப்பட்டது |
| உள் இயக்கம் | ஏற்றப்பட்ட கேஸ் சீரற்ற தரையில் கொண்டு செல்லப்பட்டது | துப்பாக்கி வைத்திருந்த நிலை; முகவாய்-இறுதி பயணம் இல்லை |
| மூலை வைத்திருத்தல் | மூழ்கிய பிறகு கேஸ் கழுவப்பட்டு தலைகீழாக மாற்றப்பட்டது | கதிர்வீச்சு அறை வடிகட்டியது; மூலைகளில் தண்ணீர் இல்லை |
| வளைந்த வெல்ட் ஒருமைப்பாடு | பிட்டம் ஆரத்தில் பீல் சோதனை | நேராக-பிரிவு வெல்ட்களுக்கு சமமாக நடத்தப்பட்டது |
| சில்ஹவுட் சரிபார்ப்பு | கேஸ் ஒரு வாகன ரேக் மற்றும் ஷெல்ஃப் ஸ்லாட்டில் சரிந்தது | ஒரு செவ்வகம் இல்லாத இடத்தில் குறுகலான சுயவிவரம் அழிக்கப்பட்டது |
| IPX7 மூழ்குதல் | முடிக்கப்பட்ட அலகு, 30 நிமிடங்களுக்கு 1 மீ | எந்த பற்றவைக்கப்பட்ட மடிப்பு அல்லது மூடுதலிலும் நுழைவதில்லை |
பிராண்டுகள் உலகளாவிய கேஸைக் காட்டிலும் வரையறுக்கப்பட்ட துப்பாக்கி வரம்பைச் சுற்றி உருவாக்குகின்றன; வாகன ரேக் மற்றும் கன் ரூம் புரோகிராம்கள், இதில் வெளிப்புற நிழல் பொருத்தமாக இருக்கும். ஒரு நிலையான துப்பாக்கி வகையைச் சுமந்து செல்லும் வழிகாட்டப்பட்ட கடற்படைகள்; துப்பாக்கியுடன் ஒரு வழக்கு எப்படி இருக்கிறது என்று தீர்மானிக்கப்படும் சந்தைகள்; மற்றும் எந்தவொரு திட்டமும் நெருக்கமான பொருத்தத்திற்கான கருவிகளில் முதலீடு செய்யத் தயாராக உள்ளது.
பிராண்டின் துப்பாக்கிகள் சரிசெய்யக்கூடிய சீப்புகளை எடுத்துச் செல்கின்றன, அவை நிலையான கையிருப்பை விட அதிகமாக அமர்ந்திருக்கும் மற்றும் வழக்கமான சுயவிவரத்திற்கு கருவியாக இருக்கும் அறையை அழிக்காது. சப்ளை செய்யப்பட்ட ரெஃபரன்ஸ் ரைஃபிளை பட் அல்லாமல் சீப்பில் அளந்து, அதற்கேற்ப அறையின் ஆழத்தை கருவியை வெட்டுவதற்கு முன் அமைத்தோம். 400 பிசிக்கள், கருவி உட்பட 46 நாட்கள்.
ரேக் ஸ்லாட் செவ்வகமானது ஆனால் ஆழமற்றது, மேலும் உள் தொகுதியை விட வெளிப்புற நிழற்படத்தை தீர்மானிக்கும் காரணியாக இருந்தது. குறுகலான பீப்பாய் அறையானது ஒரு முழு அகல செவ்வகம் இல்லாத ஸ்லாட்டை அகற்றியது, மேலும் கடைசி சென்டிமீட்டரைப் பெறுவதற்கு மாதிரியில் டேப்பர் கோணத்தை சிறிது சரிசெய்தோம். 550 பிசிக்கள், 44 நாட்கள்.
ஒவ்வொரு வழக்கும் ஒரே மாதிரியாக இருக்கும் என்பதால், ஒரு சீரான கடற்படை துப்பாக்கி வகையானது, ஒரு கான்டூர்டு கேஸை பயனுள்ளதாக்கியது. கருவிக்கு முன் இரண்டு கடற்படை துப்பாக்கிகளுக்கு எதிராக நாங்கள் சோதனை செய்தோம் மற்றும் அறை இரண்டிற்கும் பொருந்தும் என்பதை உறுதிப்படுத்தினோம். 350 பிசிக்கள், 45 நாட்கள்.
"சரிசெய்யக்கூடிய சீப்புகள் ஒரு வரைபடத்தை விட உயரமானவை. சீப்பில் உள்ள உண்மையான துப்பாக்கியை அளவிடுவதே முதல் மாதிரி வேலை செய்தது."
- தயாரிப்பு பொறியாளர், ரைபிள் பிராண்ட்
"ரேக் அதை முடிவு செய்தது. அதே திறன் கொண்ட ஒரு செவ்வகம் வெறுமனே உள்ளே செல்லவில்லை."
- நிரல் மேலாளர், வாகன ரேக் பிராண்ட்
"ஒரு ஈரமான நாளுக்குப் பிறகு அதை துவைக்க, வட்டமான முனை உண்மையில் வடிகிறது. எங்களின் பழைய சதுர மூலையில் உள்ள பெட்டி மூலைகளில் தண்ணீர் இருந்தது."
- தலைமை வழிகாட்டி, வழிகாட்டப்பட்ட செயல்பாடு
ஒரு துப்பாக்கி ஸ்டாக்கில் அகலமாகவும், முகத்தில் குறுகலாகவும் இருக்கும், எனவே ஒரு செவ்வகம் முழு அகலத்தையும் இறுதிவரை கொண்டு செல்கிறது மற்றும் 25-30 லிக்கு எதிராக தோராயமாக 40 லி வரை சுற்றிய ஷெல்லை இணைக்கிறது. அந்த கூடுதல் அளவு துப்பாக்கி உள்ளே செல்லக்கூடிய டெட் ஸ்பேஸ் ஆகும், மேலும் இயக்கம் என்பது முகவாய் முடிவில் தொடர்பு உடைகளை உருவாக்குகிறது.
இது சதுர மூலைகளை உருவாக்காமல் ஸ்டாக் அறையை வழங்குகிறது, அவை க்ரிட் மற்றும் சுத்தம் செய்த பிறகு தண்ணீரை வைத்திருக்கின்றன. ஒரு பற்றவைக்கப்பட்ட ஷெல் மீது ஆரம் பிளாட் பேனலில் இருந்து மடிப்பதற்கு பதிலாக அர்ப்பணிக்கப்பட்ட கருவி மூலம் உருவாக்கப்படுகிறது.
இது துப்பாக்கிக்கு இனி தேவைப்படாத அகலத்தை நீக்குகிறது, உள் அளவு மற்றும் வெளிப்புற நிழல் இரண்டையும் குறைக்கிறது. ஒரு செவ்வக ஸ்லாட் தேவைப்படுவதை விட, கேஸை ஒரு ரேக்கில் அல்லது இருக்கைக்கு பின்னால் நகர்த்துவதற்கு இது உதவுகிறது.
இது அதன் உத்தேசிக்கப்பட்ட சுயவிவரத்துடன் நெருக்கமாகவும் மற்ற சுயவிவரங்கள் குறைவாகவும் பொருந்துகிறது, அங்கு ஒரு செவ்வகம் சரியான நீளம் கொண்ட எதையும் இடமளிக்கிறது. ஒரு SKU இல் பரந்த துப்பாக்கி வரம்பை உள்ளடக்கிய வாங்குபவர்கள் கவனமாக எடை போட வேண்டும்.
வாடிக்கையாளரால் அனுப்பப்பட்ட குறிப்பு துப்பாக்கிக்கு எதிராக, பயனர் அதை எடுத்துச் செல்வது போல் உடையணிந்து. சீப்பு மற்றும் பிட்டம், ரிசீவர் ஆழம் மற்றும் ஒட்டுமொத்தமாக உடையணிந்த நீளம் ஆகியவற்றில் ஸ்டாக் அகலத்தை அளக்கிறோம், பிறகு வேலை செய்யும் அனுமதியுடன் ஆரம் மற்றும் டேப்பரை அமைக்கிறோம்.
அதற்கு எதிராக நாங்கள் அறிவுறுத்துகிறோம். வரைபடங்கள் ஸ்லிங்ஸ், ரீகோயில் பேட்கள் மற்றும் மவுண்டட் ஆப்டிக்ஸ் ஆகியவற்றைத் தவிர்த்து விடுகின்றன. ஒரு உடல் குறிப்பு துப்பாக்கி நம்பகமான வழி.
அதற்கான அறை ஆழம் அமைக்கப்பட்டுள்ளது, ஆம். சரிசெய்யக்கூடிய சீப்புகள் ஒரு நிலையான கையிருப்பை விட உயரமாக அமர்ந்திருக்கும், எனவே அது உத்தேசிக்கப்பட்ட வரம்பாக இருக்கும் போது பட் அல்லாமல் சீப்பில் அளவிடுகிறோம்.
ஆம், அதை யூனிட் விலையில் மடிப்பதை விட வெளிப்படையாக மேற்கோள் காட்டுகிறோம். அறை சுயவிவர மாற்றம் என்பது ஒரு கருவி மாற்றமாகும், முறை சரிசெய்தல் அல்ல, ஏனெனில் ஷெல் தைக்கப்படுவதற்கு பதிலாக பற்றவைக்கப்படுகிறது.
எண். அறையானது வெல்டிங் மூலம் உருவாக்கப்படுகிறது, மேலும் வளைந்த வெல்ட்கள் குறிப்பாக பட்ஸ்டாக் ஆரத்தில் தோலுரித்து சோதிக்கப்படுகின்றன, ஏனெனில் அங்குதான் கருவிப் பிழை முதலில் தோன்றும். முடிக்கப்பட்ட அலகுகளில் மூழ்கியது சரிபார்க்கப்படுகிறது.
ஆம். துவைத்த பிறகு தலைகீழாக இருக்கும் போது ஒரு கதிர்வீச்சு அறை வடிகிறது, அங்கு சதுர மூலைகள் தண்ணீரை வைத்திருக்கின்றன - ஈரமான நாட்களுக்குப் பிறகு ஒரு நடைமுறை வேறுபாடு.
ஆம். உற்பத்தியின் போது ஷெல் முகத்தில் பற்றவைக்கப்பட்ட பாக்கெட் பயன்படுத்தப்படுவதால், பாக்கெட் அளவு மற்றும் நிலை ஆகியவை தேர்ந்தெடுக்கப்பட்ட சுயவிவரத்திற்கு ஏற்றவாறு அமைக்கப்படுகின்றன.
MOQ 300 pcs, 7-10 நாட்களில் மாதிரிகள், 30-45 நாட்களில் உற்பத்தி, மேற்கோள் காட்டப்பட்ட EXW, FOB, அல்லது CIF, ஒரு திட்டத்திற்கு மேற்கோள் காட்டப்பட்ட கருவிகள் மற்றும் குறிப்பு துப்பாக்கி சோதனை பொருத்துதல் ஆகியவை வரையறை செய்யப்பட்ட திட்டங்களில் சேர்க்கப்பட்டுள்ளன.
